Chaque année en France, plus de 10 000 accidents domestiques liés à l’électricité sont recensés. Une mauvaise identification des fils électriques est souvent en cause : électrocutions, incendies ou dégâts matériels. Ce guide pratique accompagne Paul, propriétaire qui rénove sa maison, pour comprendre le code couleur, sécuriser son câblage et éviter les erreurs fréquentes.
Code couleur fils électriques : pourquoi c’est vital pour la sécurité électrique
Le code couleur facilite la lecture d’un circuit et limite les risques lors d’interventions. La norme française NF C 15-100 encadre ces couleurs ; se référer aux textes officiels est indispensable avant tout travaux.
Respecter la norme évite aussi des sanctions et des surcoûts lors d’une mise en conformité. Pour lire le cadre réglementaire, consultez les ressources sur les normes électriques en vigueur.
Insight : une couleur mal repérée suffit pour provoquer un accident ; la vérification systématique est non négociable.
Couleurs normalisées des fils électriques (NF C 15-100) : tableau récapitulatif
Voici le référentiel de base pour les installations domestiques monophasées. Les couleurs permettent d’identifier rapidement phase, neutre et terre.
| Couleur | Fonction | Tension indicative |
|---|---|---|
| Marron / Noir / Rouge | Phase (L) | 230 V |
| Bleu | Neutre (N) | 0 V |
| Jaune-Vert | Terre (PE) | 0 V (sécurité) |
Les couleurs présentées sont celles appliquées pour le résidentiel courant. Insight : conservez toujours le schéma de votre installation pour lever toute ambiguïté.
Identification des fils dans une prise standard (230 V monophasée)
Sur une prise domestique typique, la phase est généralement en marron ou noir, le neutre en bleu, et la terre en jaune-vert. Une mauvaise connexion peut provoquer un choc ou endommager l’appareil.
Avant toute intervention, coupez le courant au disjoncteur principal et vérifiez l’absence de tension avec un testeur adapté. Si vous devez rendre une prise hors service en toute sécurité, consultez la procédure pour condamner une prise électrique.
Insight : une vérification simple avec un multimètre règle souvent 80 % des incertitudes.

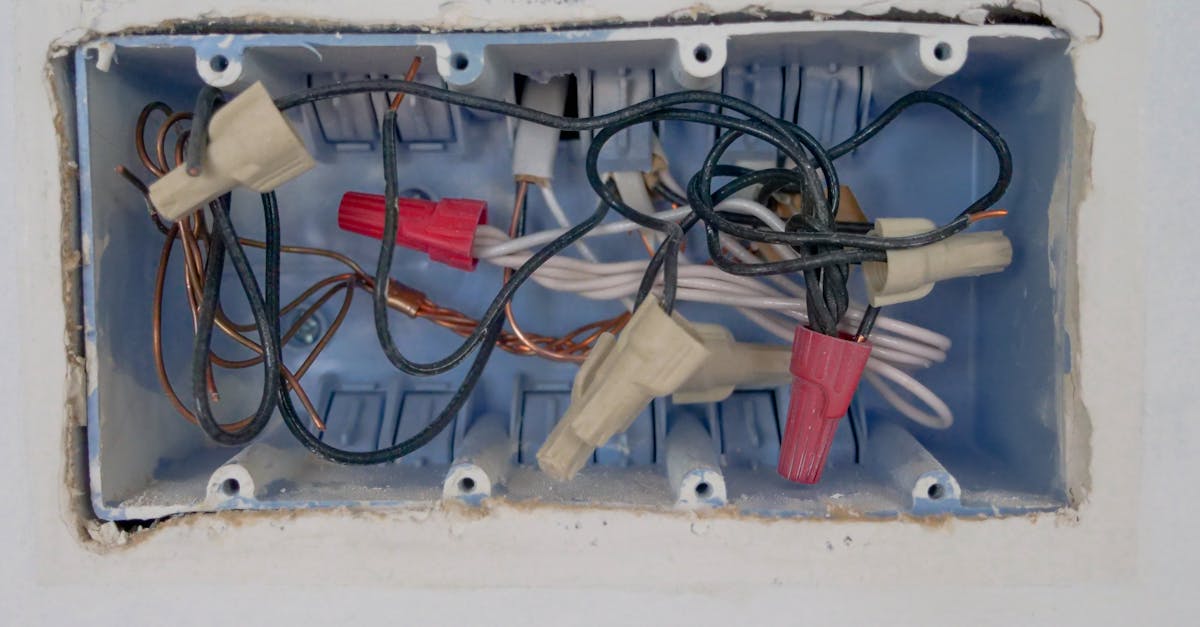

Circuit d’éclairage : variations et pièges des installations anciennes
Dans les installations anciennes, la phase peut être noire ou grise. Les mélanges de couleurs sur des rénovations partielles créent des zones d’ombre : Paul a retrouvé du gris pour la phase dans un plafond rénové par étapes.
- Coupez toujours le courant avant d’ouvrir un luminaire.
- Utilisez un multimètre pour vérifier continuité et tension.
- Repérez et notez chaque fil sur le schéma pour éviter les erreurs lors du remontage.
Si un fil n’a pas de couleur standard, procédez au test sous tension contrôlée avec prudence, ou faites appel à un professionnel. Insight : documenter chaque intervention réduit les erreurs lors de rénovations successives.
Installations triphasées : repérage des phases L1-L2-L3, neutre et terre
Le câblage triphasé utilise trois conducteurs de phase distincts. Les couleurs peuvent varier selon les conventions, mais la logique d’identification reste : distinguer clairement chaque phase, le neutre et la terre.

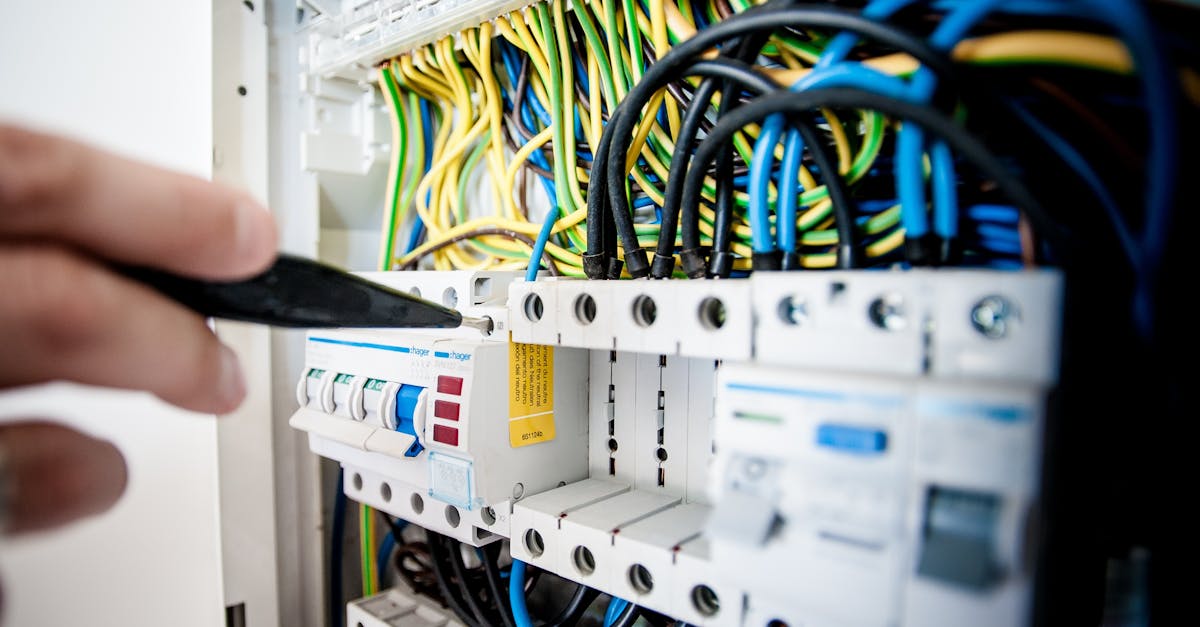

Sur des équipements industriels ou des tableaux complexes, il est impératif d’avoir une documentation précise et d’intervenir avec un professionnel qualifié. Insight : la complexité triphasée impose une rigueur documentaire et des tests approfondis.
Outils essentiels pour l’identification et bonnes pratiques de sécurité
Les bons outils réduisent significativement les risques. Voici la panoplie minimale pour une identification fiable et une intervention en sécurité.
- Testeur de tension (contact et sans contact) pour vérifier la présence de tension.
- Multimètre pour mesurer tension, continuité et résistance.
- Gants isolants et lunettes de protection.
- Tournevis isolés et étiquettes pour repérer les conducteurs.
Un testeur sans contact donne une indication rapide, mais seul un testeur à contact ou un multimètre confirme la lecture. En cas de système qui disjoncte (ex. chauffe-eau), comprendre le câblage aide au diagnostic ; pour un chauffe-eau qui disjoncte régulièrement, consultez nos conseils pratiques sur chauffe-eau qui disjoncte.
Insight : investir dans des outils de qualité et suivre une méthode sécurisée réduit fortement le risque d’accident.
Cas pratiques : dépannage courant et erreurs à éviter
Exemple : Paul a remplacé un interrupteur et inversement connecté phase et neutre. Résultat : lampes qui restent allumées et risque d’étincelles. Le diagnostic s’est fait en trois étapes : vérification visuelle, test de tension, puis contrôle de continuité.
Erreurs fréquentes à surveiller : connexions mal serrées, absence d’étiquetage après travaux, utilisation de fils de mauvaise section. Pour les appareils sensibles ou codes erreurs, reportez-vous à la documentation spécifique ; certains ordinateurs de bord et poêles affichent des codes demandant un repérage précis des fils (ex. codes d’appareils de chauffage).
Insight : un dépannage méthodique évite des interventions répétées et limite le risque d’incendie.
Ressources pratiques et bonnes habitudes pour vos projets
Avant chaque chantier, établissez un schéma clair et conservez-le. Si vous planifiez d’autres travaux dans la maison, comme aménager un studio ou réorganiser des prises, intégrez le repérage électrique au plan général pour gagner en sécurité et en temps. Des conseils d’aménagement pratiques peuvent être utiles lors de rénovations : aménager un studio : astuces.
Insight : l’anticipation et la traçabilité sont vos meilleurs alliés pour une installation durable et sûre.
Comment identifier une phase si les fils ne sont pas colorés ?
Coupez le courant et utilisez un multimètre ou un testeur de tension après avoir remis le courant sous contrôle. Vérifiez la présence de 230 V entre le fil testé et le neutre connu. Si vous n’êtes pas sûr, faites appel à un professionnel.
Le bleu peut-il être une phase ?
Non : selon la norme, le bleu est réservé au neutre. Cependant, dans d’anciennes installations, un bleu mal repéré peut avoir été utilisé différemment. Vérifiez toujours avec un testeur et documentez l’installation.
Que faire si une installation est non conforme ?
La mise en conformité peut être coûteuse mais nécessaire. Contactez un électricien qualifié pour évaluer l’ampleur des travaux et obtenir un devis. Une installation conforme protège les personnes et réduit les risques d’assurance.
Est-il risqué de bricoler l’électricité soi-même ?
Oui si vous n’avez pas les compétences. De nombreuses erreurs viennent du mauvais repérage des fils. Pour des interventions simples et bien maîtrisées, formez-vous et utilisez des outils adaptés. Pour les doutes ou installations complexes, faites appel à un professionnel.
