Comment lire un plan de construction

Dans le domaine du BTP, l’interprétation d’un plan de construction est une compétence fondamentale, tant pour les artisans sur le terrain que pour les particuliers engagés dans un projet de rénovation ou de construction. Bien plus qu’un simple dessin, un plan de maison est un langage visuel codé qui rassemble toutes les informations nécessaires à la réalisation d’un ouvrage. Comprendre les subtilités d’un plan, de son cartouche aux symboles en passant par ses différentes vues, est essentiel pour anticiper les interventions, choisir les bons matériaux et respecter les contraintes d’architecture et d’urbanisme. Cet article déploie, à travers des conseils issus de quatre décennies d’expérience en ingénierie et construction, les clés pour décrypter ces documents techniques et éviter ainsi les écueils fréquents.

Comprendre le cartouche et la structure administrative dans un plan de construction BTP

Le cartouche est la carte d’identité d’un plan de construction. Il figure systématiquement dans un coin du document et synthétise les informations primordiales. Un artisan expérimenté vous dira que négliger cette partie, c’est risquer de travailler avec des bases floues voire erronées.

Le cartouche se compose généralement de trois parties bien distinctes :

• Identification du plan : nom du projet, numéro du plan, lieu ou site de construction, et éventuellement le chef de projet ou l’entreprise de construction responsable. Cela permet de s’assurer qu’on travaille bien sur le bon document, notamment lorsque plusieurs plans composent un dossier technique complet.
• Informations administratives : les dates d’approbation, les signatures des techniciens et architectes, ainsi que le statut du plan (provisoire, en cours de validation, définitif). Ce suivi assure une traçabilité indispensable dans les projets d’aménagement complexes.
• Références croisées : liste des autres plans complémentaires (plans d’électricité, plomberie, structure, etc.), ainsi que des documents techniques de référence. Cela garantit que chaque intervenant peut naviguer entre les documents pour vérifier la cohérence globale du projet.

Une lecture attentive du cartouche évite les erreurs, comme interpréter un plan obsolète ou se baser sur un document incomplet. Par exemple, un constructeur qui n’aurait pas vérifié la dernière version validée pourrait installer des structures selon des normes antérieures, provoquant des malfaçons coûteuses à rectifier. Diagnostiquer le bon cartouche est donc un premier pas incontournable à tout chantier ou projet de rénovation.

Partie du cartouche	Rôle	Exemple concret
Identification du plan	Assure que c’est le bon plan pour le site	Plan « R+2 – Bloc Nord » pour un projet de logements collectifs
Informations administratives	Garantit la validité et la conformité du document	Signature de l’ingénieur en structural approuvant les modifications de décembre
Références croisées	Permet de vérifier la cohérence avec tous les détails techniques	Renvoi au plan de plomberie et à la notice technique matériaux

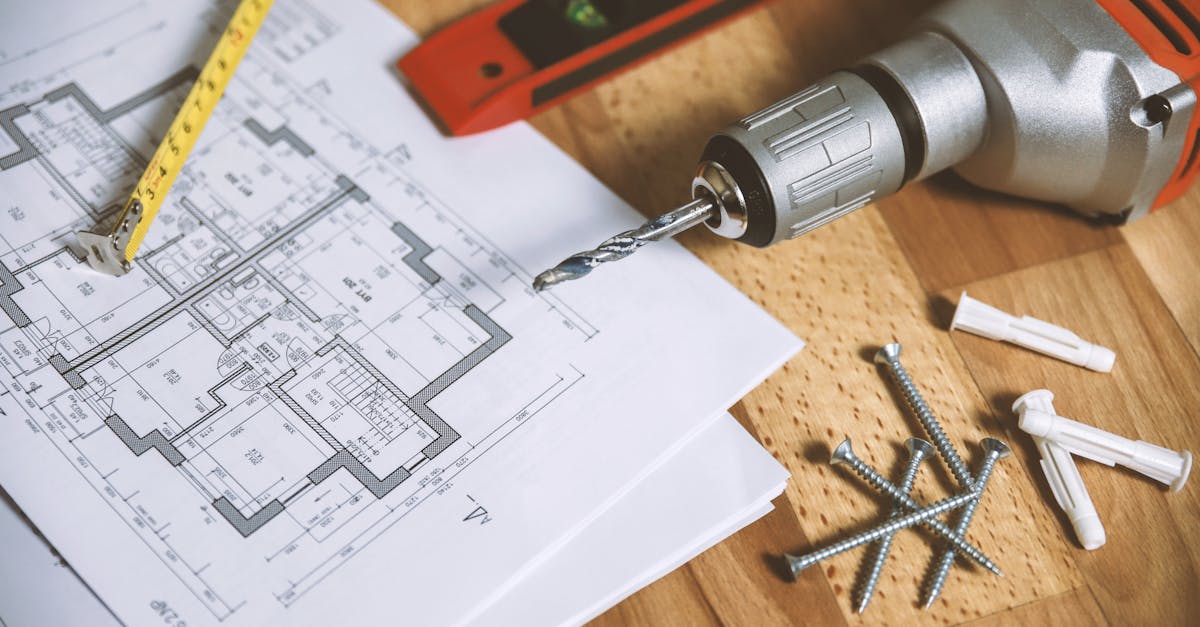

Lire et interpréter les symboles et légendes : base incontournable pour comprendre un plan de maison

Les plans de construction sont denses, avec leurs multiples symboles et abréviations parfois ésotériques. Sans connaître ce code, il est très facile de se méprendre sur la nature des structures, l’emplacement d’équipements, ou encore les types de matériaux utilisés. C’est un passage obligé pour tout artisan ou particulier souhaitant anticiper la séquence des travaux et la gestion des ressources.

La légende, souvent placée en marge du plan, liste tous les symboles et leur signification. Elle incluera par exemple :

• Représentation des portes et fenêtres : avec indications de sens d’ouverture via une ligne courbe, distinguant portes battantes et coulissantes.
• Icônes d’appareils sanitaires et électroménagers : lavabo, toilettes, réfrigérateur, ainsi que les emplacements précis.
• Symboles pour la structure : murs porteurs, cloisons légères, poteaux, chaque élément est différencié par un hachurage ou une épaisseur particulière des lignes.
• Signes évoquant les matériaux : bloc béton, bois, acier, avec des nuances visuelles spécifiques dans le document.

Un exemple fréquent provient de la confusion entre un mur porteur indiqué par une ligne épaisse et un simple cloison, plus fine, mais sur laquelle un bricoleur ou constructeur non averti pourrait vouloir poser une charge excessive, d’où les risques d’affaissement.

Voici une liste simplifiée des symboles habituels à maîtriser :

• Mur porteur : ligne épaisse continue
• Cloison légère : ligne fine ou pointillée
• Porte battante : arc de cercle avec battant
• Fenêtre fixe : rectangle interrompu
• Prise électrique : symbole spécifique avec lettres

Symbole	Description	Attention particulière
Ligne épaisse	Mur porteur / structure principale	Ne pas modifier sans étude technique
Ligne fine	Cloison non porteuse	Possible modification selon besoin
Arc de cercle	Direction d’ouverture d’une porte	Permet d’éviter les collisions spatiales
Icônes sanitaires	Position exact des équipements	Vérifier accessibilité et connexions

Bien voir la légende vous évitera donc des erreurs qui rallongent le chantier ou génèrent des déconvenues sur place. Il est souvent utile, lorsqu’on découvre un plan, de noter les symboles clés pour une consultation rapide au fur et à mesure des travaux.

Différencier les vues en plan, en façade et en coupe : une étape essentielle pour anticiper la réalisation

Les plans affichent différentes perspectives, chacune répondant à un objectif technique distinct. Une bonne compréhension de ces vues vous aidera à visualiser la construction dans sa globalité, intégrant les dimensions et les fonctions des espaces.

Les trois types de vues les plus courantes sont :

• La vue en plan : une « photo » aérienne, horizontale, du bâtiment, prise généralement à 75 cm du sol.
• La vue en façade (élévation) : une représentation verticale d’un côté du bâtiment, souvent orientée géographiquement (nord, sud, etc.).
• Le plan en coupe : une vue transversale imaginaire qui montre l’intérieur en « tranchant » le bâtiment.

Une situation vécue que je partage souvent est celle d’un client qui regarde uniquement la vue en plan d’un plan de maison. Il peine à se représenter la hauteur des combles ou les pentes du toit visibles essentiellement en vue en élévation ou coupe. Cela peut occasionner des surprises désagréables au moment de la construction ou de l’aménagement.

Vue	Objectif	Infos transmises
Plan	Disposition et organisation des pièces	Dimensions horizontales, circulation, ouverture
Façade	Apparence extérieure, hauteur	Élévation, matériaux de façade
Coupe	Positionnement vertical, détail structurelle	Hauteur sous plafond, étage, fondations

Ne jamais négliger les vues en élévation et en coupe garantit non seulement une meilleure anticipation dans le choix des matériaux et techniques d’aménagement, mais aussi dans la compréhension des contraintes liées à l’urbanisme et aux autorisations de construire.

Maîtriser l’échelle pour mesurer avec précision sur un plan de construction

Un plan de construction représente toujours la réalité à une échelle réduite. Comprendre et utiliser cette échelle est crucial pour traduire les mesures du plan en dimensions réelles sur le chantier.

Les échelles les plus fréquemment rencontrées dans le BTP sont :

• 1/50 ou 1:50 – particulièrement utile pour les plans d’intérieur, détaillant précisément les pièces, portes et fenêtres.
• 1/100 ou 1:100 – échelle classique pour les plans de maison, où 1 cm sur plan correspond à 1 mètre sur le chantier.
• 1/200 et plus – utilisées pour montrer des ensembles plus vastes, des zones d’aménagement urbain ou des implantations générales.
• 1/500 à 1/1000 – couramment utilisées pour les plans de voirie, réseaux d’alimentation en eau et autres installations civiles.

L’ambiguïté sur l’échelle peut entraîner des erreurs majeures dans la pose des cloisons, fenêtres ou équipements. Par exemple, une mauvaise interprétation du 1/100 au lieu d’un 1/50 double la taille réelle prévue, aboutissant à un chantier hors normes.

Échelle	Champ d’application courant	Correspondance dimensionnelle
1/50	Détails intérieurs, aménagement	2 cm = 1 m environ
1/100	Plans de bâtiments résidentiels	1 cm = 1 m
1/200	Vue d’ensemble projets urbains	0,5 cm = 1 m
1/500 et plus	Ingénierie civile, infrastructures	0,2 cm = 1 m ou moins

À mes débuts comme constructeur, j’ai vu de jeunes artisans faire des allers-retours incessants car les mesures n’étaient pas adaptées du plan au terrain. L’expérience montre que se confronter physiquement au plan avec un mètre ruban et un crayon permet d’éviter ce genre de difficulté.

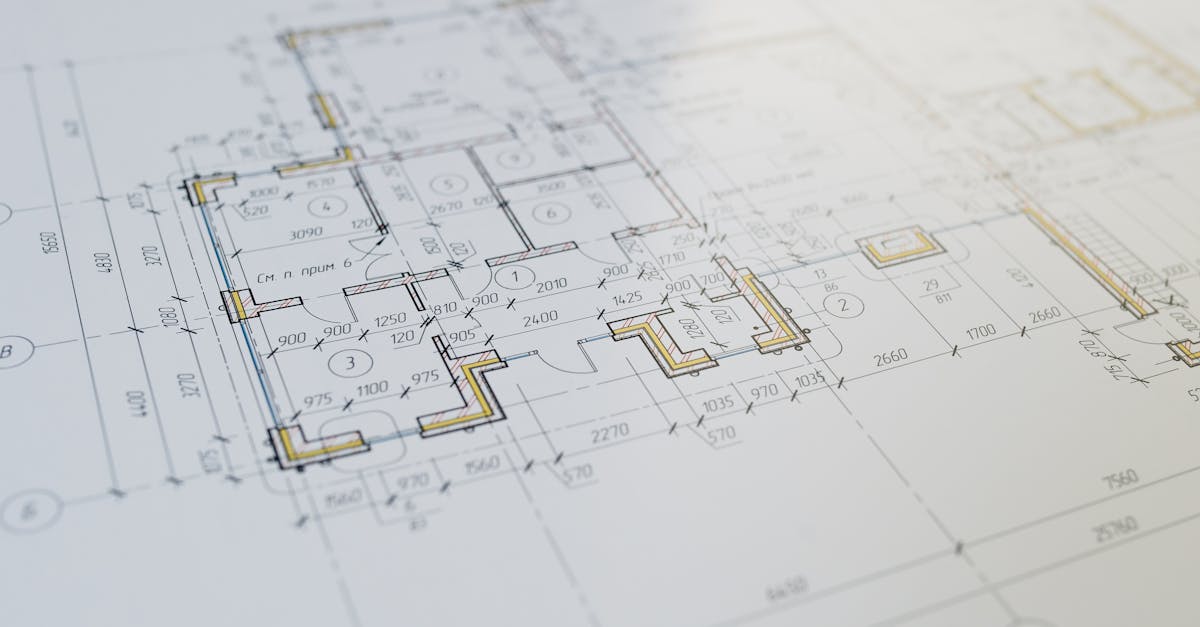

Exploiter le système de grille pour localiser précisément les éléments techniques sur un plan d’architecture

Le système de grille, composé de colonnes numérotées et de rangées alphabétiques, est un outil essentiel permettant de repérer facilement un point sur un plan complexe. Cette démarche est indispensable dans des projets d’envergure où plusieurs intervenants collaborent simultanément.

Par exemple, sur un chantier de rénovation d’un bâtiment tertiaire, l’ingénieur en électricité pourrait indiquer que la nouvelle prise doit être positionnée à l’intersection B5, facilitant ainsi la communication entre techniciens, sans risque d’erreur d’interprétation.

• Le long des bords du plan, les lettres (A, B, C…) couvrent l’axe horizontal.
• Les chiffres (1, 2, 3…) désignent l’axe vertical.
• Chaque case ou intersection correspond donc à une zone précise du site.

La présence d’un système de grille évite les malentendus, notamment lorsque le travail est collaboratif ou réparti sur plusieurs équipes. Une mauvaise localisation risquerait d’engendrer des décalages dans la pose des matériaux ou dans l’intégration des systèmes techniques.

Élément localisé	Coordonnées sur grille	Utilité pratique
Cadre porte principale	C7	Permet de diriger l’équipe vers un point précis lors des vérifications
Point d’arrivée plomberie	F3	Aide à planifier les raccordements efficacement
Poteau structurel	A1	Repérage rapide pour inspection

Cette méthode est un standard reconnu dans le BTP et l’ingénierie, facilitant l’échange d’informations au-delà des simples plans.

Identifier portes, fenêtres et équipements techniques sur un plan de maison

La compréhension détaillée des ouvertures et des équipements influence directement la mise en œuvre des travaux et leur coordination. Artisans, menuisiers, électriciens ou plombiers doivent avoir une vision claire de ces implantations.

Sur un plan :

• Les portes apparaissent comme des espaces vides dans les murs, accompagnées d’un arc symbolique indiquant l’orientation d’ouverture.
• Les fenêtres sont dessinées comme des trames ou des rectangles interrompus dans les murs, parfois détaillées par un trait symbolisant la partie vitrée.
• Les équipements sanitaires et électroménagers sont représentés par des pictogrammes standardisés : lavabo, toilettes, évier, cuisinière, etc.

Cette lecture précise permet d’éviter certains conflits sur le chantier, par exemple une porte qui s’ouvre sur un évier, ou un radiateur trop proche d’une ouverture. Lors d’une rénovation, bien localiser ces équipements facilite le remplacement ou le déplacement notamment pour intégrer de nouveaux matériaux ou systèmes plus performants.

Élément	Représentation sur plan	Attention lors de la lecture
Portes	Espaces vides sur mur avec arc montrant sens ouverture	Respecter l’orientation sur site
Fenêtres	Rectangles interrompus dans murs avec traits	Contrôler le type (ouvrant, fixe)
Appareils sanitaires	Pictogrammes spécifiques	Prendre en compte contraintes raccordements

Je recommande toujours à mes clients de demander des précisions sur ces détails avant le démarrage des travaux car c’est souvent à cette étape que des ajustements sont encore possibles sans impact majeur sur le planning.

Décoder les types de lignes et leurs significations pour éviter les erreurs de construction

Les lignes sur un plan ne sont pas toutes identiques, chacune transmettant un type d’information différent. La maîtrise de leurs codes est pourtant rarement instinctive pour les néophytes.

Voici une synthèse des types de lignes les plus couramment utilisés :

• Lignes pour objets : épaisses et continues, elles délimitent les contours visibles des constructions comme murs, portes, meubles fixes.
• Lignes cachées : tracées en tirets courts, elles représentent les éléments non visibles à l’œil nu, comme des canalisations intégrées ou poteaux à l’intérieur des murs.
• Lignes de côte : fines avec flèches aux extrémités, elles renseignent sur les dimensions précises entre deux points.
• Lignes centrales : alternance de longs et courts tirets, ces lignes indiquent les axes symétriques ou centres d’objets circulaires.
• Lignes fantômes : série de tirets longs et courts en motifs répétitifs, elles servent à illustrer des positions alternatives ou éléments à répéter.
• Lignes d’extension : lignes fines qui prolongent un élément pour mieux situer une dimension sans l’empiéter sur le dessin.
• Lignes principales : continues avec pointes de flèche, souvent utilisées pour définir l’emplacement des composants ou zones spécifiques.
• Lignes brisées : zigzags ou sinusoïdes, elles représentent des parties retirées pour révéler des détails cachés ou économiser de l’espace sur le plan.

Confondre ces lignes peut entraîner des problèmes graves, tels que la pose d’un élément hors tolérance, l’oubli d’une canalisation cachée ou la mauvaise interprétation des cotes. Les artisans expérimentés savent qu’une bonne lecture des lignes de côte évite les heures de reprise et les coûts supplémentaires imprévus.

Type de ligne	Signification	Conséquence d’une mauvaise lecture
Lignes pour objets	Contours visibles éléments	Mauvais positionnement mural
Lignes cachées	Eléments non visibles	Oublis canalisations, poteaux
Lignes de côte	Mesures exactes	Erreurs dimensionnelles chantier
Lignes centrales	Axes symétriques	Mauvaise symétrie ou assemblage
Lignes fantômes	Positions alternatives	Confusion sur emplacement
Lignes d’extension	Repères de dimensions	Erreur dans les distances
Lignes principales	Zones spécifiques	Mauvais ordre de montage
Lignes brisées	Parties retirées	Incompréhension d’éléments

Au fil des années, j’ai constaté que ceux qui s’attardent à maîtriser ces détails sur plan se retrouvent toujours avec un chantier plus fluide, moins de surprises et une coordination optimale avec l’équipe technique et urbanistique.

Se former et approfondir ses compétences pour maîtriser parfaitement la lecture d’un plan de construction

Les bases de la lecture de plan s’acquièrent avec de la pratique, mais s’ancrer solidement dans cette compétence demande une formation continue et des sources fiables. C’est un domaine où la rigueur et l’expérience s’enrichissent mutuellement.

Pour approfondir, voici quelques voies recommandées :

• Lectures spécialisées : nombreux ouvrages publiés par des professionnels du BTP et des organismes de formation permettent de se familiariser avec le vocabulaire technique et la norme des plans.
• Tutoriels vidéo : plateformes comme YouTube hébergent une multitude de vidéos réalisées par des architectes ou ingénieurs partageant leurs conseils pratiques, utiles surtout pour bien visualiser les étapes.
• Cours en institut technique ou écoles professionnelles : les formations en présentiel permettent un échange direct avec des enseignants expérimentés, un accompagnement personnalisé et souvent un accès à des cas concrets.
• Ressources en ligne : plusieurs sites proposent aujourd’hui des documents détaillés et des exemples de plans avec explications pour progresser à son rythme.
• Pratique sur le terrain : rien ne remplace l’expérience directe sur chantier, confronté aux réalités techniques et aux ajustements nécessaires.

Voici un tableau synthétisant les sources d’apprentissage :

Type de formation	Avantages	Limites
Livres spécialisés	Détaillés, références solides	Moins interactifs, pas de feedback immédiat
Vidéos tutoriels	Accessibles, visuels	Qualité variable, parfois superficielles
Cours en présentiel	Interactions, suivi personnalisé	Coût, disponibilité géographique
Ressources en ligne	Flexibles, mises à jour fréquentes	Difficiles à vérifier, besoin de tri
Expérience terrain	Connaissance pratique, ajustements réels	Peut être aléatoire sans formation formelle

En 40 ans d’activité, je conseille vivement d’associer plusieurs méthodes. Par exemple, appuyer un apprentissage théorique sur des vidéos ou livres avec une pratique sur chantier, encadrée par un professionnel. Cela construit une vraie compréhension globale, indispensable quand on travaille dans l’ingénierie, l’architecture ou avec un constructeur.

Erreurs courantes à éviter lors de la lecture d’un plan de construction en architecture et BTP

Malgré l’apparente simplicité d’un plan de maison ou d’un schéma structurel, plusieurs pièges sont communs et peuvent handicaper sérieusement une bonne réalisation.

• Ignorer le cartouche ou la version du plan : parfois un plan en cours de modification circule, prétendant être définitif. Cela conduit à des travaux non conformes ou à refaire.
• Confondre échelle et mesures : l’erreur la plus fréquente est de ne pas vérifier si le plan est 1/100 ou 1/50, ce qui multiplie par deux les dimensions projetées.
• Négliger les symboles ou la légende : prendre pour acquis un élément graphique sans vérifier sa légende peut causer des erreurs majeures, notamment sur la nature des murs ou systèmes techniques.
• Omettre la lecture des vues en façade et coupe : celles-ci donnent des informations cruciales sur la hauteur, la structure et les finitions qui ne sont pas visibles en plan horizontal.
• Bâcler la vérification des lignes spécifiques : confondre ligne visible et ligne cachée peut paralyser des interventions en créant des interférences dans les réseaux techniques.

Pour éviter ces pièges, il est fondamental de prendre le temps, souvent long, de décortiquer le plan dans ses moindres détails. J’ai vu nombre de chantiers dérailler parce que cette étape n’a pas été prise au sérieux par les maîtres d’œuvre ou artisans.

Erreur fréquente	Conséquence	Solution recommandée
Ne pas lire le cartouche	Utilisation de plans non actualisés	Vérifier les dates et signatures avant toute intervention
Mauvaise interprétation d’échelle	Dimensions fausses entraînant surcoût	Recalibrer les mesures avec mètre sur plan
Ignorer la légende	Confusion sur murs, équipements	Étudier les symboles et faire un mémo
Ne pas analyser vues façade et coupe	Mauvaise appréciation des hauteurs	Prendre en compte toutes les vues du dossier
Confondre les types de lignes	Interférences techniques et reprises	Apprendre la signification de chaque ligne

Rappel fondamental : un chantier bien préparé et compris sur plan est en bonne voie pour réussir sans embûches.

Questions fréquentes sur la lecture des plans de construction en BTP

Question	Réponse
Pourquoi est-il important de toujours vérifier le cartouche d’un plan ?	Le cartouche donne des informations essentielles sur la validité, la conformité et la mise à jour du plan, évitant ainsi d’utiliser des documents obsolètes qui peuvent compromettre la qualité des travaux.
Comment savoir si une ligne représente un mur porteur ou une cloison légère ?	Le mur porteur est généralement représenté par une ligne épaisse continue, tandis que la cloison est plus fine ou parfois en pointillés. Consulter la légende est crucial pour cette distinction.
Que faire si je ne comprends pas certains symboles sur un plan de maison ?	Se référer à la légende du plan et, si besoin, demander des éclaircissements à un artisan, architecte ou ingénieur pour éviter toute mauvaise interprétation.
Quelle est la différence entre les vues en plan, en façade et en coupe ?	La vue en plan montre la disposition horizontale, la façade présente un côté vertical extérieur et la coupe révèle les détails intérieurs en tranchant le bâtiment.
Comment utiliser correctement l’échelle sur un plan ?	Connaître l’échelle permet de convertir les mesures sur le plan aux dimensions réelles, ce qui est essentiel pour le dimensionnement précis des structures et aménagements.
